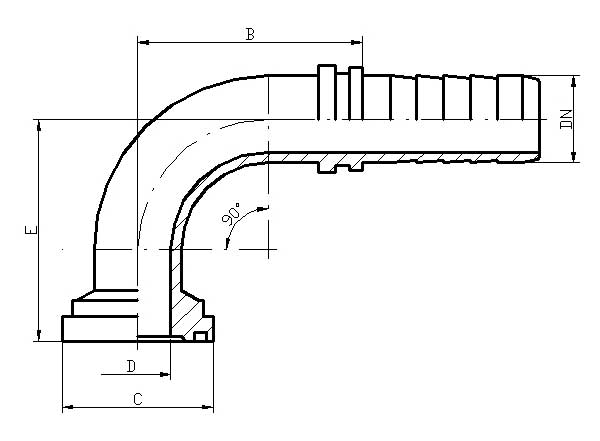

| Średnica węża DN |
Flansza [cal] |
C [mm] |
D [mm] |
E [mm] |
B [mm] |
L [mm] |
System oznaczeń |
Symbol |
| 13 | G 1/2'' | 30.2 | 9.0 | 42 | 43 | 82 | 1 | C42 13L 30.2 |
| 13 | G 3/4'' | 38.1 | 9.0 | 43 | 43 | 82 | 2 | C42 13L 38.1 |
| 16 | G 1/2'' | 30.2 | 12.0 | 49,5 | 55 | 94 | 1 | C42 16L 30.2 |
| 16 | G 3/4'' | 38.1 | 12.0 | 50,5 | 55 | 94 | 2 | C42 16L 38.1 |
| 20 | G 1/2'' | 30.2 | 11.0 | 58 | 62 | 111 | 3 | C42 20L 30.2 |
| 20 | G 3/4'' | 38.1 | 15.0 | 59 | 62 | 111 | 1 | C42 20L 38.1 |
| 20 | G 1'' | 44.5 | 14.8 | 59 | 62 | 111 | 2 | C42 20L 44.5 |
| 25 | G 3/4'' | 38.1 | 20.0 | 66 | 75 | 133 | 3 | C42 25L 38.1 |
| 25 | G 1'' | 44.5 | 20.0 | 66 | 75 | 133 | 1 | C42 25L 44.5 |
| 25 | G 1 1/4'' | 50.8 | 20.0 | 66 | 75 | 133 | 2 | C42 25L 50.8 |
| 32 | G 1'' | 44.5 | 25.0 | 79 | 104 | 171 | 3 | C42 32L 44.5 |
| 32 | G 1 1/4'' | 50.8 | 25.0 | 79 | 104 | 171 | 1 | C42 32L 50.8 |
| 32 | G 1 1/2'' | 60.3 | 25.0 | 79 | 104 | 171 | 2 | C42 32L 60.3 |
| 40 | G 1 1/4'' | 50.8 | 26.0 | 109 | 104 | 170 | 3 | C42 40L 50.8 |
| 40 | G 1 1/2'' | 60.3 | 32.0 | 109 | 104 | 170 | 1 | C42 40L 60.3 |
| 40 | G 2'' | 71.4 | 32.0 | 111 | 104 | 170 | 2 | C42 40L 71.4 |
| 50 | G 1 1/2'' | 60.3 | 32.5 | 120 | 123 | 188 | 2 | C42 50L 60.3 |
| 50 | G 2'' | 71.4 | 40.0 | 111 | 123 | 188 | 1 | C42 50L 71.4 |
