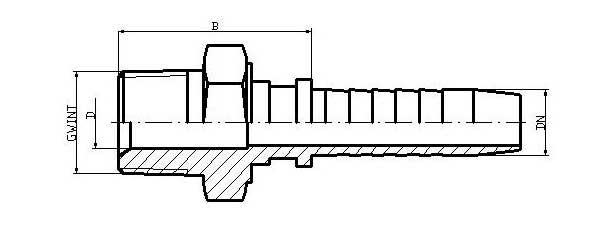

| Średnica węża DN |
Gwint | D [mm] |
B [mm] |
S [mm] |
System oznaczeń |
Symbol |
| 6 | 1/8''-27 NPTF | 4.0 | 25 | 13 | 1 | C71 06 1/8'' NPTF |
| 6 | 1/4''-18 NPTF | 4.0 | 25 | 13 | 2 | C71 06 1/4'' NPTF |
| 6 | 3/8''-18 NPTF | 4.0 | 29 | 19 | 3 | C71 06 3/8'' NPTF |
| 8 | 1/4''-18 NPTF | 5.5 | 27 | 13 | 1 | C71 08 1/4'' NPTF |
| 8 | 3/8''-18 NPTF | 5.5 | 29 | 19 | 2 | C71 08 3/8'' NPTF |
| 10 | 3/8''-18 NPTF | 7.0 | 28 | 19 | 1 | C71 10 3/8'' NPTF |
| 10 | 1/2''-14 NPTF | 7.0 | 32 | 24 | 2 | C71 10 1/2'' NPTF |
| 10 | 1/4''-18 NPTF | 5.5 | 27 | 17 | 3 | C71 10 1/4'' NPTF |
| 13 | 1/2''-14 NPTF | 10.0 | 34 | 24 | 1 | C71 13 1/2'' NPTF |
| 13 | 3/8''-18 NPTF | 10.0 | 33 | 19 | 2 | C71 13 3/8'' NPTF |
| 16 | 1/2''-14 NPTF | 13.0 | 35 | 24 | 1 | C71 16 1/2'' NPTF |
| 16 | 3/4''-14 NPTF | 12.6 | 37 | 27 | 2 | C71 16 3/4'' NPTF |
| 20 | 3/4''-14 NPTF | 15.0 | 37 | 27 | 1 | C71 20 3/4'' NPTF |
| 20 | 1''-11,5 1/2 NPTF | 15.0 | 40 | 36 | 2 | C71 20 1'' NPTF |
| 25 | 1''-11,5 1/2 NPTF | 21.0 | 44 | 36 | 1 | C71 25 1'' NPTF |
| 32 | 1 1/4''-11,5 1/2 NPTF | 27.0 | 49 | 46 | 1 | C71 32 1 1/4'' NPTF |
