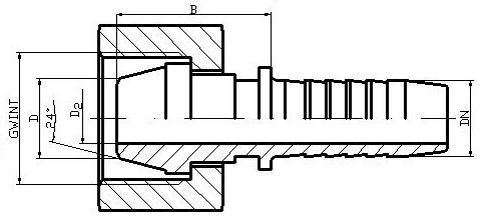

| Średnica węża DN | Wymiar D pod rurkę |
Gwint | D2 [mm] |
B [mm] |
System oznaczeń |
Symbol |
| 5 | 6 | M14x1,5 | 3.0 | 20 | - | P11 05 06S M14x1,5 |
| 6 | 6 | M14x1,5 | 3.0 | 20 | - | P11 06 06S M14x1,5 |
| 6 | 8 | M16x1,5 | 4.0 | 22 | 6 | P11 06 08S M16x1,5 |
| 6 | 10 | M18x1,5 | 4.0 | 22 | 7 | P11 06 10S M18x1,5 |
| 6 | 12 | M20x1,5 | 4.0 | 22 | 8 | P11 06 12S M20x1,5 |
| 8 | 10 | M18x1,5 | 5.5 | 23 | 6 | P11 08 10S M18x1,5 |
| 8 | 12 | M20x1,5 | 5.5 | 23 | 8 | P11 08 12S M20x1,5 |
| 8 | 14 | M22x1,5 | 5.5 | 25 | 7 | P11 08 14S M22x1,5 |
| 10 | 12 | M20x1,5 | 7.0 | 23 | 8 | P11 10 12S M20x1,5 |
| 10 | 14 | M22x1,5 | 7.0 | 25 | 6 | P11 10 14S M22x1,5 |
| 10 | 16 | M24x1,5 | 7.0 | 25 | 7 | P11 10 16S M24x1,5 |
| 13 | 12 | M20x1,5 | 9.0 | 26 | - | P11 13 12S M20x1,5 |
| 13 | 14 | M22x1,5 | 9.0 | 25 | - | P11 13 14S M22x1,5 |
| 13 | 14 | M24x1,5 | 9.0 | 25 | - | P11 13 14S M24x1,5 |
| 13 | 16 | M24x1,5 | 9.0 | 25 | 6 | P11 13 16S M24x1,5 |
| 13 | 20 | M30x1,5 | 9.0 | 30 | - | P11 13 20S M30x1,5 |
| 13 | 20 | M30x2 | 9.0 | 30 | 7 | P11 13 20S M30x2 |
| 16 | 16 | M24x1,5 | 12.5 | 26 | - | P11 16 16S M24x1,5 |
| 16 | 20 | M30x2 | 12.5 | 30 | 6 | P11 16 20S M30x2 |
| 16 | 25 | M36x2 | 12.5 | 32 | 7 | P11 16 25S M36x2 |
| 20 | 20 | M30x2 | 15.0 | 30 | - | P11 20 20S M30x2 |
| 20 | 25 | M36x2 | 15.0 | 32 | 6 | P11 20 25S M36x2 |
| 20 | 30 | M42x2 | 15.0 | 32 | 7 | P11 20 30S M42x2 |
| 25 | 25 | M36x2 | 20.5 | 34 | - | P11 25 25S M36x2 |
| 25 | 30 | M42x2 | 20.5 | 34 | 6 | P11 25 30S M42x2 |
| 25 | 38 | M52x2 | 20.5 | 38 | 7 | P11 25 38S M52x2 |
| 32 | 38 | M52x2 | 25.0 | 40 | 6 | P11 32 38S M52x2 |
