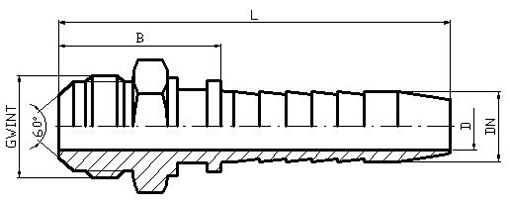

| Średnica węża DN |
Gwint | D [mm] |
B [mm] |
S [mm] |
System oznaczeń |
Symbol |
| 6 | M14x1,5 | 4.0 | 24 | 17 | 1 | P81 06 M14x1,5 |
| 8 | M14x1,5 | 5.5 | 24 | 17 | - | P81 08 M14x1,5 |
| 8 | M16x1,5 | 5.5 | 26 | 17 | 1 | P81 08 M16x1,5 |
| 10 | M16x1,5 | 7.0 | 26 | 17 | - | P81 10 M16x1,5 |
| 10 | M18x1,5 | 7.0 | 28 | 19 | 1 | P81 10 M18x1,5 |
| 13 | M18x1,5 | 10.0 | 28 | 19 | - | P81 13 M18x1,5 |
| 13 | M22x1,5 | 10.0 | 33 | 22 | 1 | P81 13 M22x1,5 |
| 13 | M24x1,5 | 10.0 | 33 | 24 | 2 | P81 13 M24x1,5 |
| 16 | M22x1,5 | 12.5 | 33 | 22 | - | P81 16 M22x1,5 |
| 16 | M27x2 | 12.5 | 38 | 27 | 1 | P81 16 M27x2 |
| 20 | M33x2 | 14.8 | 40 | 36 | 1 | P81 20 M33x2 |
| 25 | M39x2 | 21.0 | 40 | 41 | 1 | P81 25 M39x2 |
| 32 | M48x2 | 25.0 | 50 | 50 | 1 | P81 32 M48x2 |
